スタンフォードリサーチシステムズ

SRS社は、学術研究用途において定評があるメーカーです。 汎用計測器から光計測やガス分析装置まで、低コストで高パフォーマンスを特長とする幅広いラインナップにより、 様々なアプリケーションに対応します。世界中で採用されている実績は、その信頼性の証です。

修理・校正依頼
お問い合わせ
  • TOP>
  • 製品を探す>
  • ルビジウム発振器 【高周波測定】

ルビジウム発振器 【高周波測定】

メーカー スタンフォードリサーチシステムズ社(Stanford Research Systems)
▼ PRS10
▼ FS725
▼ FS740
▼ FS730 FS735
▼ PERF10
▼ YP-1079A-1
▼ SC10

ルビジウム発振器

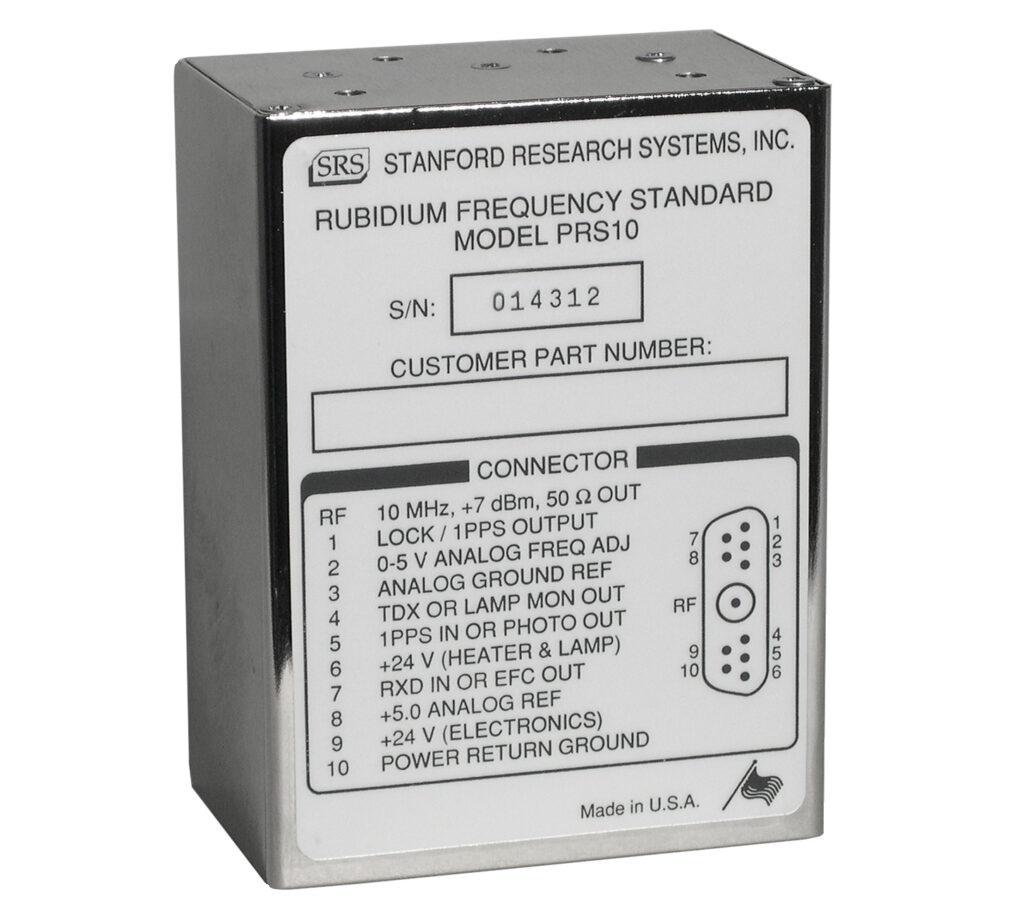

ルビジウム発振器 PRS10

PRS10は小型、軽量でリーズナブルな組込み用発振器です。 次世代の通信装置、放送装置、伝送通信装置、計測器、デジタル放送、デジタルオーディオ用として最適です。

出力周波数 10MHz
出力レベル 0.5Vrms@50Ω
位相雑音(SSB) <-140dBc/Hz(100Hz)代表値
短期安定度 <2×10-11 (1秒)
エージング後 <5×10-11 (1ケ月)
電源 +24VDC、 2.2A
寸法(HxWxD) 51x76x×102mm
その他 GPSと同期可能

この製品のカタログを見る

ルビジウム発振器ベンチトップ型 FS725

周波数基準器FS725はSRS社製ルビジウム(Rb)発振器PRS10、低ノイズ汎用AC電源、及びディストリビューションアンプ(分配増幅器)が小型ハーフサイズ2Uシャーシに一体となった製品です。FS725は安定かつ信頼性の高い製品で、校正やR&D実験、または正確な基準周波数が要求される用途に理想的な製品です。 【低位相雑音】-130dBc/Hz@10Hzオフセット 【アラン分散】<2 × 10-11(1秒) ※1 Stratum 1の性能を提供する外部1ppsリファレンスに位相同期が可能です。 ※2 オプションにより最大18個の出力を追加することができます。 【RS-232インターフェイス】 ルビジウム発振器に直接通信が可能です。提供されるWindowsソフトウェアを使用し、1ppsタイミングを簡単にモニタ及び制御し、機器の運用状況を測定できます。 【アラームリレー】 ルビジウム発振器のロック状態及び外部1pps入力への同期状況を表示できます。リレーはSPDTで、ノーマリオープン及びノーマリークローズの両方提供可能です。

出力周波数 10MHz、5MHz
出力レベル 0.5Vrms@50Ω
出力数(標準) 10MHz(2ch), 5MHz(1ch)
出力オプション オプションボード: 10MHz (4個出力)、5MHz(1出力)、 1pps(1出力) ※3ボードまで追加可能
その他 GPS同期入力端子

この製品のカタログを見る

GPS時刻周波数システム FS740

FS740は、GPSで制御されることにより、長期安定度1×10-13以上を備えた10MHzの周波数基準信号を提供します。本機は、UTCやGPSに関する外部イベントを時間認識することやユーザの入力した周波数を測定することも可能です。また、周波数出力や調整可能なレート(および幅)のパルス出力、IRIGBタイムコード出力を含む任意の波形の為のAUX出力をDDS同期させることができます。

基準信号 10MHz(GPS制御)
長期安定度 1×10-13
タイムタグイベント UTC/GPS
出力 サイン波、矩形波、三角波、IRIG-B
周波数カウンタ、分配増幅器
インターフェース イーサネット、RS232
オプション01 OCXOタイムベース
オプション02 ルビジウムタイムベース
オプションA 5出力(10MHz)
オプションB 5出力(サイン/AuX)
オプションC 5出力(パルス)

この製品のカタログを見る

ディストリビューションアンプ FS730 FS735

FS730は7チャンネルの出力を10MHz、5MHz、CMOS、ブロードバンド50Ω/75Ωよりお選びいただけます。-170dbc/Hz(offset 100kHz)の低位相雑音性能と入出力レベルの安定度が特徴です。FS735は2種類のFS730の組合せで14チャンネル(7チャンネル+7チャンネル)の出力を分配します。放送、電気通信、計測器の基準信号のディストリビューションアンプ(分配増幅器)としてご使用いただけます。 分配信号: 10MHz、5MHz、CMOS、ブロードバンド50Ωか75Ω (FS735組み合わせ例: 7チャンネル5MHz/7チャンネルCMOS)


この製品のカタログを見る

ルビジウムオーディオオシレータ PERF10

デジタルオーディオ機器用のクロックに使用する発振器です。マスタークロックとすることで最高の音質を得ることが出来ます。

出力周波数 10MHz
出力数 75Ω x 8ch
フェーズノイズ <-155 dBc/Hz @ 10 kHz
安定度 ±0.05 ppb
ウォームアップ時間 6分
その他 12VDC電源(オプション)

この製品のカタログを見る

ルビジウム基準信号発生器(エディックシステムズ社製) YP-1079A-1

ルビジウム発振器モデルPRS10を内蔵したバッテリ動作の10MHz正弦波基準信号発生器です。モバイル通信中継基地やデジタルテレビ局、中継器の保守や校正用計測器の外部基準周波数に使用されています。

出力周波数 10MHz(正弦波)
出力レベル 0dBm  @50Ω
安定度30日後 <5 × 10 -11
短期安定度 <2 × 10 -12(100秒)
立上り時間 <7分  1×10 -9
動作温度 0℃~+40℃(結露無き事)
使用電源 +15V 4.3A
動作時間 約3時間連続Typ(満充電から)
重量 約3.7kg
寸法(WxHxD) 300x87x200mm(突起部を含まず)

この製品の詳細を見る

水晶発振器 SC10

デジタルオーディオ機器用のクロックに使用する発振器です。 SCカット水晶と温度制御付き2重オーブンを採用した低位相雑音で高い短期安定度を持つ水晶発振器(OCXO)です。 コネクタなど7つの仕様選択が可能で最良のパフォーマンスを得ることができます。 電子計測器やデジタルオーディオの基準周波数に使用されています。

出力周波数 10MHz
出力レベル 1Vrms(+13dBm) @50Ω
位相雑音 <-158dBc/Hz@(1kHz)
短期安定度 <2×10 -12
エージング <2×10 -10/日
動作温度範囲 -55℃~+75℃
電源 +15VDCまたは+24VDC
寸法(WxDxH) 51x51x102 (mm)
出力コネクタ ピン、 SMA、SMB、SMC

この製品のカタログを見る

ルビジウム発振器とは

ルビジウム発振器の原理と仕組み

日常生活で使われているさまざまな電子機器には、規則正しいリズムを作り出す「発振器」が使われています。中でも特定の元素を用いた「ルビジウム発振器」は、高精度というメリットから多くの分野で利用されています。Rb原子のもつ極めて安定度の高い固有周波数に、水晶発振器の発振周波数を同期させたルビジウム原子発振器です。ルビジウムはアルカリ金属元素の1つで、原子の振動数が非常に高い精度で一定になるため、原子時計にも使われている物質です。ルビジウム発振器は水晶発振器に比べ、長期周波数安定度が高いことが特長です。
ルビジウム発信器は電子機器を構成する部品どうしの間で、正確に同期を合わせる働きをしており、各種電子機器に安定的な周波数を提供する役割と、正確な基準信号を送る役割を果たします。GPSの1PPS信号と同期させる事で、より精度の高い周波数を得る事が出来ます。

主な用途

ルビジウム発振器には、主に以下のような用途があります。

・放送通信機器
・モバイル通信中継基地
・医療機器
・デジタルオーディオ
・各種電子計測器

他にも正確な同期信号が必要なシステムには、幅広い分野でルビジウム発振器が利用されています。
コーンズテクノロジーでは、PRS10、FS725、FS740、FS730、FS735、PERF10、YP-1079A-1などのルビジウム発振器とその関連機器、水晶発振器SC10を取り扱っています。

関連情報

  • プロダクトニュース(Webマガジン【Connections】 Vol.7掲載): 小信号測定や温度制御などに対応 SIM小型計測器モジュールシステム

カタログ・資料

  • SRSセレクションガイド

メーカー紹介

スタンフォードリサーチシステムズ社(Stanford Research Systems)

スタンフォードリサーチシステムズ(Stanford Research Systems)社は、精密測定機器のリーディングカンパニーであり、科学研究や産業分野で広く信頼されているメーカーです。
同社は、高品質な測定機器を開発・製造し、遅延信号発生器、周波数カウンタ、スペクトラムアナライザ、ロックインアンプなどの先端技術を提供。革新的な技術、信頼性の高い製品、専門知識豊富なエンジニアリングチームによって、研究者やエンジニアが精密な測定と分析を実現できるよう最新の測定ニーズに対応し、お客様の要求を満たすために努力している会社です。
弊社はスタンフォードリサーチシステムズ(Stanford Research Systems)社の代理店として、国内のお客様に製品を提供しサポートと技術サービスを提供しています。
