エラストマー型ポータブル3D検査装置 「GelSight MAX」超高解像度・非破壊
0.2〜20μmの表面及び断面粗さを含む 、最も要求の厳しいアプリケーションで使用可能
最新テクノロジーのご紹介
Product Information 製品情報
製品概要
GELSIGHT社（ジェルサイト社）が提供するGelSight Max™は、従来のGelSight Mobileでは対応できなかったより詳細な検査を実現しており、0.2〜20μmの表面及び断面粗さを含む 、最も要求の厳しいアプリケーション向けに設計されています。GelSight Mobile™は同様に、あらゆる表面の3Dトポグラフィを正確に視覚化及び測定するハンドヘルド機器です。GelSight Mobile™が使用しているソフトウェアと完全な互換性があり、深さゲージや2Dプロファイルメーターに比較し、傷、摩耗、腐食、表面仕上げを迅速且つ定量化可能な結果で評価します。対応する粗さのパラメータは、Sa、Sq、Sp、Sv、Ssk、Sku、Szのほか、Ra、Rq、Rp、Rv、Rz、Rt、Rsk及びRkuが含まれます。小型・軽量型のため、現場で測定が容易で、データはタブレットやラップトップPCにて直ぐに評価が可能です。
主な技術仕様
- 寸法（グリップ部）：45mm x 45mm x 245mm
- 寸法（ヘッド部）：67mm x 67mm
- 重量：727g
- 視野角：14.6 mm x 8.3 mm
- 粗さレンジ：0.2 – 20 um
- X-Y分解能：3um ± 0.2% Z方
- Z方向感度：0.3μm±0.2%
- トリガ―方法：手動/ソフトウェア/外部
- 撮影時間（1画像あたり）：500 ms
- データ出力形式：PDF, STL, CSV, TMD
- オペレーティングシステム：Windows 10以上
- インターフェイス電源：USB-C
- インターフェイス：タブレット又はラップトップ用USB-C
【タッチで簡単！表面性状評価！】サブミクロンオーダーの測定が必要となるメンテナンスや品質検査に最適な小型ポータブル3Dイメージング装置
- ラボレベルの測定をポータブル型で実現可能なソリューション！
- あらゆる材料の表面形状を評価する次世代のエラストマーセンサ！
- 取得したデータは専用のソフトウェアで簡単に解析が可能！
- ユーザでも容易に実施可能なキャリブレーション（校正）機能
- ロボットシステムとのインテグレーションにより、検査の完全自動化・省人化に貢献！

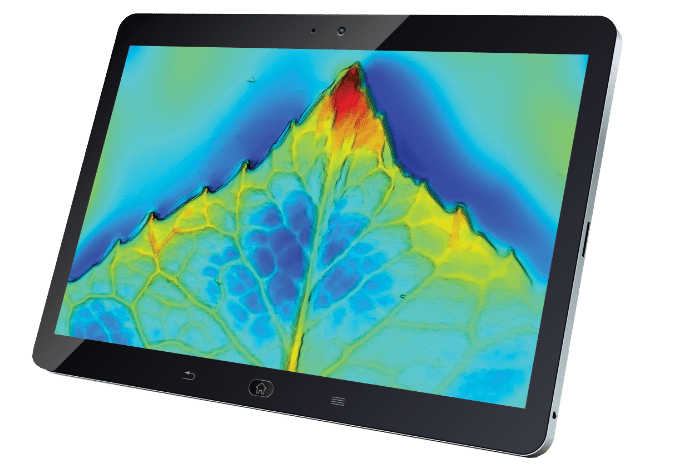

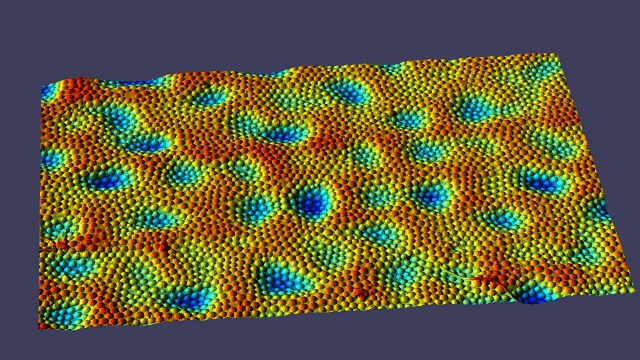

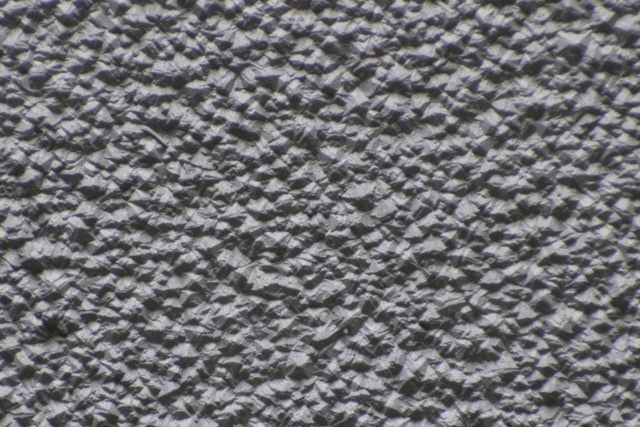

測定画像
測定画像①
測定画像②
測定画像③
測定画像④
測定画像⑤
カタログダウンロード
GelSight社ポータブル3Dイメージング装置Gelsight Max データシート ver2
GelSight社ポータブル3Dイメージング装置GSMobile-シリーズ2_データシート_最新版
GelSight Mobileブローシャ（オートモーティブ向け）_v10
GelSight Mobileブローシャ（エアロスペース向け）_v10
GelSight社ポータブル3Dイメージング装置Modulus_データシート_日本語
ムービー
GelSight社紹介動画
GelsightMobile™0.5X紹介動画
