Product Information 製品情報
コンパクトながらに高機能・ハイパフォーマンスを実現したTeledyne LeCroy Frontline社のプロトコルアナライザ「X240」から、新たに高い耐久性を誇る最新モデル「X240i」がリリース。
過酷な環境向けに設計されており、動作温度範囲を-40°C～+70°Cに拡大し、高温・低温・予測不能な屋外環境でも安定した性能を発揮。自動車走行試験、フィールド検証、過酷な産業環境での導入に最適。
激しい振動下でも耐久できる設計となっており、振動や移動時の誤脱線を防ぐ12Vロック式電源コネクタを採用。車両、試験用カート、産業用リグへの組み込みが容易に可能。自動車仕様を満たす耐振動設計と相まって、X240iは悪路走行、耐久サイクル、高機動性試験においても、高性能でパケットロスが生じないデータ収集が可能。
| 動作温度範囲 | -40°C～+70°C |
| 振動 | 10-1000 Hz、33.80 m/s² (3.447 grms) IEC 60068-2-64:2008 スペクトラムA.3 カテゴリー1準拠 |
| 衝撃 | 400m/s² (40g)、11msec、ハーフサイン波 IEC 60068-2-27:2008 準拠 |
その他の機能は、既存のX240と変わらず、Bluetooth最新規格やLE Audio対応のほか、高負荷且つ複雑化するBluetooth機能も台数無制限で測定可能。顧客満足度の高いオーディオ解析ツールを標準搭載している他、802.11a/b/g/n/ac、802.15.4にも対応。
特徴
●Bluetooth 6.2含む全てのCore Spec対応
●High Data Throughput 対応
●Channel Sounding 対応
●Bluetooth Dual-mode（BR/EDR+LE同時解析）対応
●802.11a/b/g/n/ac（Wi-Fi5）対応
●802.15.4（Matter/Thread/ZigBee）対応
●802.11, 802.15.4では、ハードウェア1台につき同時にキャプチャ出来るのは1規格ハードウェア2台接続によって同時キャプチャが可能。
●802.11, 802.15.4での同時キャプチャ時のタイムスタンプ同期可能（ハードウェア2台を専用ケーブルで接続）
(※詳細はデータシートをご参照ください)
●オプション追加によるカスタマイズ可能
●Audio Expert System標準対応
こんな方にオススメ
- シンプルな測定(Bluetoothのみ, Wi-Fiのみ etc.)で使用することが多い
- 安価にBR/EDRとLEを同時に測定したい
- Bluetooth 5.0以降の機能導入を検討している
- 802.11ac/802.15.4の導入を検討している
- 多対多のデバイスを安定的にキャプチャしたい
- 自動車や産業環境などの過酷な環境下で測定したい
解析ライセンス
●Bluetooth BR/EDR
●Bluetooth Low Energy
●Bluetooth Dual mode (BE/EDR+LE)
●802.11 a/b/g/n/ac
●802.15.4
オプション
● スペクトラム解析
● スタンドアロンモード
● HCI 解析 (最大8ch 迄) + ロジックアナライザ
● Audio Analyzer Pod
回り込み回避（公開ページにはこのパーツ表示されません）

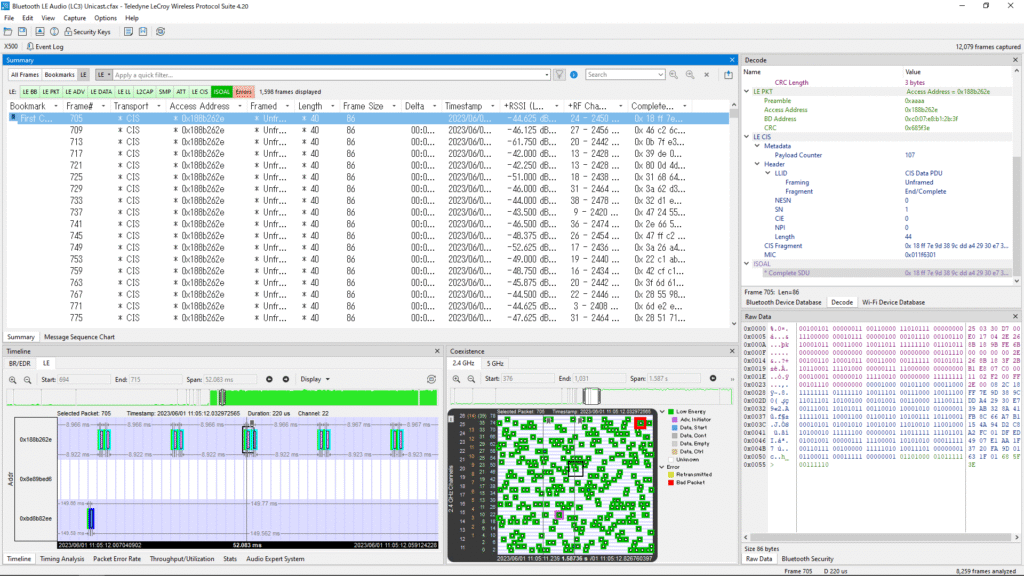

解析ソフトウェア「Wireless Protocol Suite (WPS)」
X500e、X500、X240、Sodera 共通の解析ソフトウェア。
データ取得と信号復調、フィルタ、結果表示、エラー検出などのパフォーマンスを同時に解析できるほか、Message Sequence Chart 機能、各チャネルのパケットエラーレート表示機能といった多様な機能も搭載しています。
主な解析機能：
◆プロトコル生データ・デコード結果表示
◆パケットタイムライン表示
◆WiFi と同タイムスタンプでCoexistence 解析
◆電波干渉解析
◆ログのシーケンス表示
◆パケットエラーレート表示
◆スペクトラム解析 ( 要オプション)
◆Audio Latency測定
回り込み回避（公開ページにはこのパーツ表示されません）
仕様
| 対応規格 |
Bluetooth V6.2 |
|---|---|
| 対応OS | Windows10,11/MacOS/Linux |
| 電源 | USB Type C USB Wall Adapter with Power Delivery USB Car Adapter with Power Delivery Power over Ethernet 12V/3A Locking connector |
| サイズ, 重量 | 227.6×108.2×54.4 mm, 約1.04kg |
| 動作温度 | -40℃ to +70℃ |
| 動作湿度 | Operating 10% to 90% RH | 振動 | 10-1000 Hz、33.80 m/s² (3.447 grms) IEC 60068-2-64:2008 スペクトラムA.3 カテゴリー1準拠 |
| 衝撃 | 400m/s² (40g)、11msec、ハーフサイン波 IEC 60068-2-27:2008 準拠 | バスタイプ | USB Type C Ethernet (10, 100, 1000 Mbps) |
| SDR 動作周波 | 2395 MHz – 2485 MHz |
| 入力信号範囲 | – 90 dBm to +10 dBm |
| ロジアナタイム スタンプ解像度 |
5 ns |
| 各種規格適合 | FCC part 15 B IEC 60950 NRTL CE ARIB T-66 PSE EMC WPC |
| USBポート | USB 2.0, USB 3.0 |
資料
Wireless Protocol Suite User Manual (英文)
カタログ
Bluetooth/WiFi/802.15.4プロトコルアナライザとは
プロトコルアナライザの原理と仕組み
コンピューターや通信機器の間でデータのやりとりをしたり、受け取ったデータをパソコン内で処理する場合、データを扱う上での統一規約が必要になります。それが「プロトコル（protocol）」と呼ばれる通信規約です。
基本的にプロトコルが異なると、データのやりとりはできません。データ通信を伴う機器の開発では、このプロトコルの解析が非常に重要で、しかもプロトコルは複雑な階層構造になっているため、専用の装置を用いて高精度の解析を行う必要があります。
プロトコルアナライザは、そのプロトコル解析に特化した装置です。最近ではIoT機器や家電でも、Bluetoothのような新しい通信技術が使われていますが、Teledyne（テレダイン）社のプロトコルアナライザなら、Bluetooth、Wi-Fi、802.15.4まで含めたさまざまなプロトコル解析が可能です。
主な用途と市場
プロトコルアナライザは、BluetoothやUSBなどのインターフェイスを備えた通信機器の研究・開発に欠かせない装置です。
コーンズテクノロジーではX500e、X240プロトコルアナライザを取り扱っています。
