音響カメラ Si2シリーズ【カメラ・イメージセンサ】

音響カメラ Si2シリーズ【カメラ・イメージセンサ】

エアリーク・部分放電をピンポイントで長距離から検知

メーカーテレダインフリアー社（Teledyne FLIR）

プラントメンテナンスショー2025 出展製品画像センシング展2025出展製品音響・オーディオ計測その他イメージング

FLIR Si2は、圧縮空気のエアリークや高電圧電気設備からの部分放電を迅速に検知し、可視化する音響カメラです。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　124個のマイクを搭載し、騒音環境下でも正確な音響画像を生成し、エアリーク・部分放電箇所をピンポイントで特定できます。また、長距離での測定が可能なため点検時間を短縮し作業効率も向上させることが可能です。本カメラは軽量性、操作性、性能に優れており、ご使用にあたり特別なトレーニングや知識は不要です。
圧縮空気の漏れや電気的な部分放電はすべて電力の浪費に繋がる問題です。音響カメラを用いて迅速にリーク箇所を特定し補修を行うことにより、電気料金の削減、脱炭素化に繋がります。

特長

１．FLIR独自技術：ノイズキャンセリング機能

騒音の多い現場でも正確に検知し、検査時間と精度を大幅に向上します。

2.高い検出能力

検出能力を重視した設計で、より微小な漏れをより遠くから検出可能になりました。

・検出性能：0.0032ℓ/分（SI124比　※測定距離2.5ｍ時)　
・検知距離：0.3～200ｍ

3.リアルタイムで漏れコストを表示　*Si2-Pro, SI2-LDのみ

漏れコストを自動算出しリアルタイムでカメラ上で確認できます。圧縮空気に加え、新エネルギー（水素、メタン、アンモニア、二酸化炭素、アルゴン、ヘリウム)の計算式を実装し、様々な機体の漏れコスト・漏れ量が計算可能になりました。

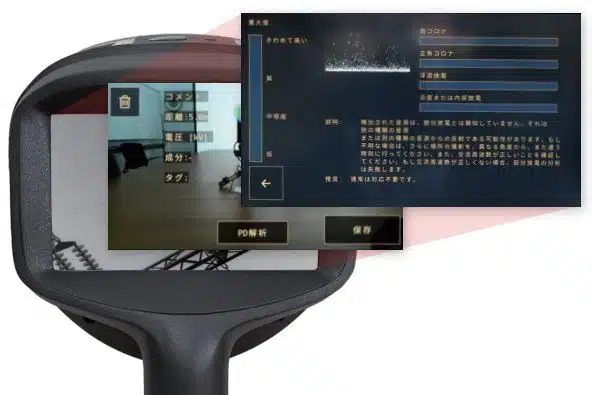

4.FLIR独自技術：放電種別・重大度診断　*Si2-Pro, S2-PDのみ

カメラに搭載されたAIが放電の種別と重大度のアセスメントを自動で行います。鉄塔に登ることなく診断ができ作業員の安全性が保たれ、かつ現場で判断を下せるため工数を削減することができます。

製品仕様

	エアリーク	エアリーク＆部分放電	部分放電
	Si2-LD	Si2-Pro	Si2-PD
診断対象物
部分放電	×	〇	〇
エアリーク	〇	〇	×
機械診断 Mech Mode	〇	〇	〇
自動検出項目	漏出量、漏出位置、コスト		ー
検出対象気体	圧縮エア(電気代換算時のコスト算出) H, He, NH3, CH4, Co2(各ガス単価によるコスト算出)		ー
検出性能 (ℓ/毎分＠距離)	0.0032ℓ＠2.5m 0.004@6.0ｍ		ー
放電種別診断	ー	コロナ浮遊、沿面
重大評価	ー	低～高
リコメンド	ー	修繕タイミングの提案
音響性能
マイク	124
感度(kHz/db SPL)	20/-7, 50/-10, 35/-4, 80/36, 100/51
帯域	2～130kHz
検出距離	0.3～200ｍ
機械学習	ノイズキャンセリング機能(リークのみを表示)
機械診断(Mech Mode)	振動解析(異常振動の検出機能)
インターフェース
可視カメラ	解像度12MP、視野75°、ズーム8倍
ディスプレイ	5in TFT LCD 1280 x 720
データ形式	.nlz/jpg 静止画、 .nlz 動画(5分)
データ保存	内蔵128GB、外部8GB USB、クラウド
データ転送	Wi-Fi2.4 / 5GHz、IEEE802.11b/g/n、ac wireless LAN / USB
バッテリー	Li-ION電池RRC2054、稼働2.5h、充電2h、出力16.8V、DC5A
充電器	入力19,26VDC 2.8A、　出力17.4VDC 4.8A
機器仕様
寸法	288x122x159mm
質量	カメラ1.25㎏、電池0.25kg
温度	動作-10～50℃、保管-20～50℃
湿度	0～90％
保護等級	IP54
LED	〇
標準付属品	カメラ本体、電池x2、USBメモリ、充電器ネックストラップ、ハードケース、簡易取扱説明
品番	T912339	T912340	T912305

カタログ・資料

Si2-Pro/Si2-LD カタログ

Si2-Pro/Si2-PD カタログ

※Si124 2022(エアリーク・部分放電)とSi124LD(エアリーク専用)は、メーカー在庫売り切り後EOL(生産中止)となります。
　今後は、Si124-LD PLUS(検出能力4倍エアリーク専用）のみ継続販売され、新シリーズSi2へモデルチェンジとなります。

動画

よくあるQ & A

Q1.超音波発生の原理は？

A1.気体が漏れると圧力差によって乱流が起こり、超音波が発生します。

Si2は超音波を検知することで、リークの発生源を特定します。

Q2.マイク数124のメリットは？

A2.耳の数（=マイクセンサーの数）で、この数が多いほど、微小な音を正しい位置から検知できます。

Q3.周りの音がうるさいときは？

A3.エアリークが発生する現場には加工機などからの騒音があります。

Si2はノイズフィルタリング機能によって数あるノイズの中からリーク音だけを聞きわけられます。

Q4. 部分放電はどうみえる？

A4. エアリークと同じように画像上にポイント表示されます。離れた場所から安全に検知でき、放電種類の識別も可能です。

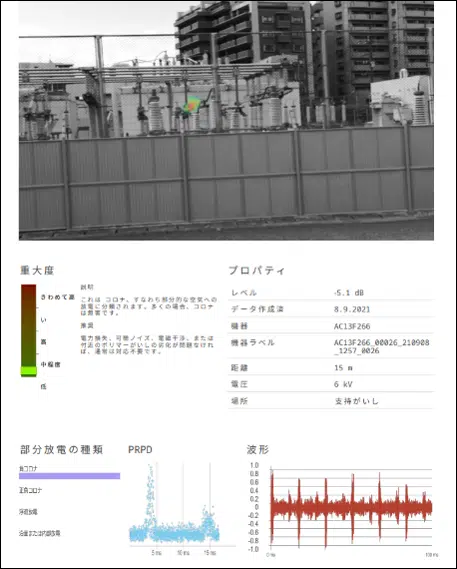

　　下記は変電設備の部分放電です。
