広帯域電流・電圧変換 カレントモニタカレントトランスフォーマ
最新テクノロジーのご紹介
Product Information 製品情報
電流モニタ（カレントトランスフォーマ）は、弱電流・大電流・パルス電流や過渡電流・高周波電流の波形を電圧波形に変換し、各種機器の電流を高精度に測定する電流センサです。
電流モニタは、同軸ケーブルでモニタ出力コネクタとオシロスコープとを接続することにより、さまざまな機器に使用される電気回路の電流を測定することが可能です。測定の対象となる電流の流れる導体を、電流モニタの中心穴に通すだけで、導体を流れる電流を忠実にモニタします。
一方、カレントトランスフォーマ機能では、透磁コアと2次巻線を利用して入力した大電流を、使用する機器に合わせた小電圧に変換することが可能です。
電流モニタ（カレントトランスフォーマ）は、低・高電圧回路での電波波形と電流振幅の測定に利用されます。また粒子加速器やプラズマ、レーザーなど科学的実験分野、電力系統における過渡現象、高周波や雷のサージ関係、EMI電流の測定でも使用されます。
コーンズテクノロジーでは、スタンダード・カスタム・クランプの3分類で、さまざまなタイプを取り扱っています。
特長・機能
- 精度は通常感度で＋1%、-0%（応答周波数領域の中心近傍で適用）
- 立ち上がり時間は短く、多くの場合10～90%レベルにおいて2～100nS
- Droop Rateは通常のモデルで0.1%/μSのレンジ
- カレントモニタが非測定回路から絶縁されるため、電流測定抵抗(CVR)による測定で問題になる大地電流を無視できる
- 電流測定抵抗CVRの場合に生ずる出力波形上リンギングの影響をカレントモニタが低インピーダンスであるため無視できる
アプリケーション
- μA～MAレンジにわたる低・高電圧回路における電波波形と電流振幅の測定
- 電流測定抵抗(CVR)では大地ループ雑音、挿入抵抗、高電圧絶縁などが障害になる様な測定
- マイクロ波管またはX線管、粒子加速器、レーザなどの高電圧パルス電流の測定
- 電力系統における過渡電流や高調波の測定
- 電撃電流の測定
- パルス荷電粒子ビームの電流測定
- 電解物やプラズマの電流モニタ
- EMI電流の測定
- ビデオ帯域・高調波の電流測定
- スポット溶接機・誘導溶接機の電流測定
- アンテナ電流のモニタおよびフェージング
- 放電管の電流測定
- 電源用パワーICの特性試験
- インバータ電源の測定

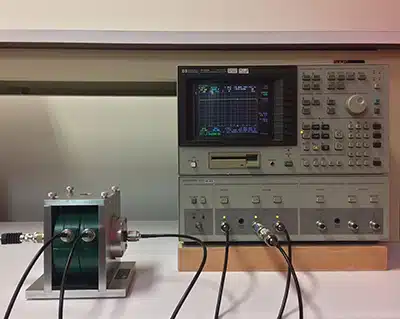

EMI電流の測定
ピアソン社のクランプオン式電流プローブおよびインジェクションプローブは、多くのEMC規格に適合する高精度なAC電流測定に使用されます。 EMI、サージ、雷、その他の複雑な電流波形もピアソン社の電流プローブで観測できます。 標準モデルは、3dB帯域幅が6Hz～15MHzで、フラットな中帯域応答を有します。 10uA（20dBuA）という低電流から400MHzという高周波数まで、ピアソン社のクランプ以下に、いくつかのEMC規格と、各々の規格に適した推奨の電流モデルを示す一覧表をしめします。また、Pearson社のサイトでは、主要モデルのトランスファーインピーダンスカーブも参照する事が可能です。
回り込み回避（公開ページにはこのパーツ表示されません）
使用方法
- カレントモニタを使用するためにはオシロスコープと50Ωインピーダンスの同軸ケーブルが必要です。
- カレントモニタの出力とオシロスコープの入力端子を同軸ケーブルで接続します。
- 被測定電流の流れる導体をカレントモニタの中心穴に通します。
- オシロスコープに表示される電圧波形は被測定電流の波形を忠実に再現したものです。
- 本体に表示された矢印は被測定導体を流れる電子流の向きを表しています。
- 出力電圧は被測定電流振幅とリニアな関係にあり、モデルごとにV/Aで規定される感度にしたがう出力電圧になります。
校正
- １．オンライン受付
- 以下のお問い合わせボタンから校正をご依頼いただく製品の情報・お客様情報をご登録ください。
- ２．見積連絡
- 納期および校正料金、ご依頼品の送付先情報をお知らせします。
- ３．ご依頼品の送付
- ご依頼品を指定の宛先にお送りください。
- ４．校正作業
- ピアソン社にて校正作業をおこないます。
- ５．納品
- 校正作業完了次第、出荷日をお知らせします。その後、ご依頼品と請求書をお送りします。
カタログ・資料
- スタンダード
| 101 | 110 | 110A | 1025 | 1010 | 1080 | 1330 | 1423 |
| 2100 | 2093 | 2877 | 2878 | 2879 | 301X | 3025 | 310 |
| 3100 | 325 | 3972 | 410 | 411 | 4100 | 4418 | 4997 |
| 5046 | 6585 | 6595 | 6600 | 6656 |
- カスタム
- クランプ
FAQ
- よくあるご質問： 広帯域電流・電圧変換 カレントモニタ（カレントトランスフォーマ）
電流モニタ（カレントトランスフォーマ）とは
■電流モニタ（カレントトランスフォーマ）の原理と仕組み
電流モニタ（カレントトランスフォーマ）は、弱電流・大電流・パルス電流や過渡電流・高周波電流の波形を電圧波形に変換し、各種機器の電流を高精度に測定する電流センサです。
電流モニタは、同軸ケーブルでモニタ出力コネクタとオシロスコープとを接続することにより、さまざまな機器に使用される電気回路の電流を測定することが可能です。測定の対象となる電流の流れる導体を、電流モニタの中心穴に通すだけで、導体を流れる電流を忠実にモニタします。
カレントトランスフォーマ機能では、透磁コアと2次巻線を利用して入力した大電流を、使用する機器に合わせた小電圧に変換することが可能です。
■主な用途と市場
電流モニタ（カレントトランスフォーマ）は、低・高電圧回路での電波波形と電流振幅の測定に利用されます。また粒子加速器やプラズマ、レーザーなど科学的実験分野、電力系統における過渡現象、高周波や雷のサージ関係、EMI電流の測定でも使用されます。
コーンズテクノロジーでは、スタンダード・カスタム・クランプの3分類で、さまざまなタイプを取り扱っています。
