TLF3000Bluetooth RF-PHYテスタ

Teledyne LeCroy Frontline社は、Bluetooth規格立ち上がり当初からBluetoothプロトコルアナライザを提供するリーディングカンパニーです。業界No.1の最新規格への対応スピードを誇り、世界中のBluetoothエンジニアが採用しています。

お問い合わせ デモ見積依頼・ユーザー登録
  • フロントライン製品一覧
  • Bluetoothソフトウェア機能紹介
  • Technical Library
  • Android端末のLink Key接続方法
  • Bluetooth/WiFi相互接続性試験サービス
  • Smart Test AI自動テストサービス
  • ソフトウェアダウンロード
  • FAQ
  • TOP>
  • 製品を探す>
  • TLF3000Bluetooth RF-PHYテスタ

TLF3000Bluetooth RF-PHYテスタ

メーカー テレダイン・レクロイ社(Teledyne LeCroy Frontline)



Bluetooth RF-PHYテスタ

TLF3000は、シグナルジェネレーター、シグナルアナライザ、CW ジェネレーターを1台で実現したコンパクトなワンボックスRF測定ソリューションです。
Bluetooth SIG認証のプレテスタとして使用できるだけでなく、自社製品のRF性能確認やチップ・モジュール購入時の評価もこの1台で行えます。
Bluetooth LE、BR/EDRの全てのテストケースに対応し、Bluetooth 5.0以降の規格にも追加オプションなしで対応します。
試験時間の短縮を実現し、製造ラインでの品質確認試験はもちろん、開発現場での素早い問題発見・解決をサポートします。

<特長>

・Bluetooth 5.3を含む全てのBluetooth SIG認証テストケースに対応
認証試験前のプレテスタとして使用いただけます。
・Bluetooth LE、BR/EDR、802.15.4 対応
・開発者向けライセンス、製造ライン向けライセンスを選択可能

・Bluetooth LEにおけるOTA(Over-the-air)測定に一部対応。
最終製品にもお使いいただけます。

・DUT 8台まで同時試験可能
・見やすくシンプルで使い易いGUI

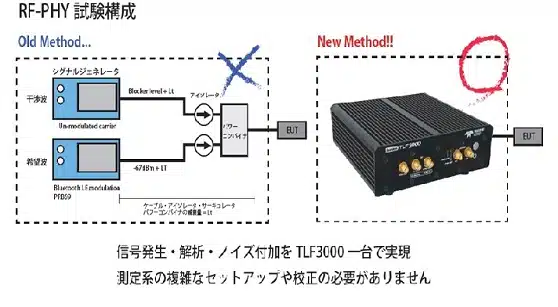

・希望波、干渉波、In-Band CW、Out-Band CWの4つの信号を同時生成可能
従来の複雑な試験系はもう必要ありません。

3つのこだわりポイント ~そのBluetooth RFテスタ、ちゃんと使えていますか?~

「RFテスタって何?」「RFテスタって必要?」「使い方難しくない?」など、このような疑問を持っているエンジニアの方々も多いのではないでしょうか?そんなあなたの疑問やRF性能評価についてのお悩みは、Teledyne社製RFテスタTLF3000が解決します!
☝3つのこだわりポイント

1.技術者に寄り添った使い易さ

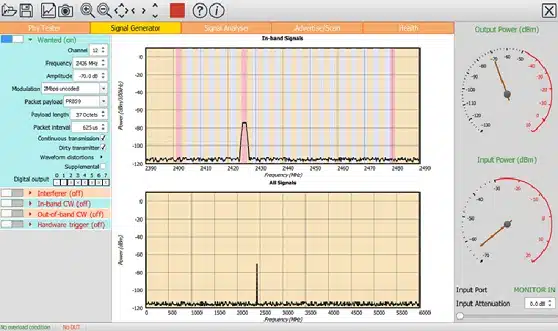

2.シグナルジェネレータ機能内蔵
3.測定時間を劇的に短縮

詳しくはこちらをご覧ください!

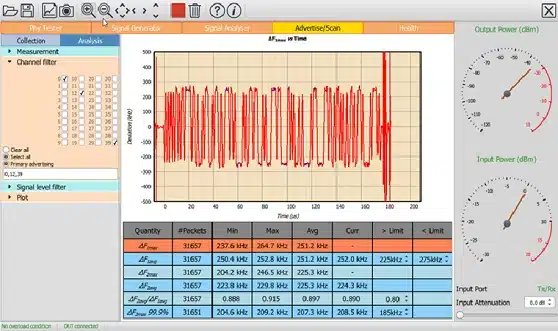

<操作画面>

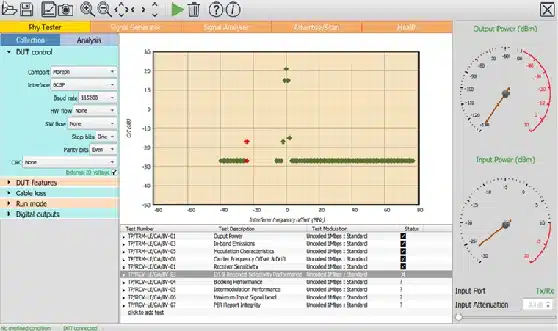

PHYテスタモード

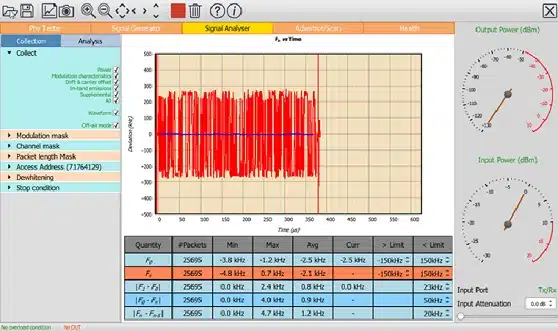

シグナル・アナライザモード



<仕様>

対応規格 Bluetooth Low Energy V4.0~V5
(今後のBluetooth規格アップデートにも対応)
※BR/EDR、802.15.4にも対応
対応OS Windows
※Linux, OS Xも提供可能(要問合せ)
電源 ACアダプタ
サイズ, 重量 160mm × 47mm × 158.5mm, 1.3kg
動作温度 0-40℃
動作湿度 0%~90%(0℃~35℃下において)
入力仕様 コネクタタイプ:2.5mmジャック
入力電圧:12VDC
電力:10W(アプリケーションによる)
逆極性保護:対応
過電圧保護:対応
不足電圧保護:対応

本体インターフェース <USB>
コネクタタイプ:Micro-USB
High Speed USB
VBUSロード:2.2μF>10kΩ
<Ethernet>
コネクタタイプ:RJ45
通信速度:10/100/1000Mbps
DUTインターフェース テストモードによる自動制御
H4
H5
BCSP
HCI接続により、本体をテストモードに移行
※コマンドセットのカスタマイズ可能(要問合せ)
※DUT8台同時測定にも対応予定


Bluetooth RFテスターとは

Bluetooth RFテスターとは、Bluetooth SIG規格のPHY特性を測定するテスタです。通常の通信とは異なり、テスト用の信号を使用し測定されます。



主な用途

1. 被測定物(DUT)がBluetooth SIG RFテスト規格に準拠しているかを確認
・開発現場、生産ラインでお使いいただけます。
2. DUT自体のRF特性評価
・実際の使用環境に合ったデバイスの性能評価 (Bluetooth認証試験の基準だけでなく詳細条件で測定可能)
・製品や、使用するチップ・モジュール・デバイス等の性能確認・根本的不具合の発見


資料

  • User Manualal(11.7MB)

カタログ

メーカー紹介

テレダイン・レクロイ社(Teledyne LeCroy Frontline)

テレダイン・レクロイ(Teledyne LeCroy)社は、BluetoothやWi-Fiなどの無線技術に関連する測定機器を提供するメーカです。同社は、オシロスコープ、プロトコルアナライザなどの先進的な計測機器を製造しており、すべてのエンジニアや研究者にとって重要なツールとなっています。さまざまなニーズに合わせた自信作が勢揃いです。
弊社はテレダイン・レクロイ(Teledyne LeCroy)社の代理店として、国内のお客様に製品を提供しサポートと技術サービスを提供しています。
