4値FSKモデム機能搭載無線機用プロセッサIC CMX7031/CMX7041【高周波部品】

メーカー シーエムエル社(CML Microcircuits)

通信用IC

CMX7031/CMX7041は様々な無線通信機市場に向けた無線機用プロセッサICで、その機能は同社独自のFirmASIC™技術を用いた Function Image™(以下、F.I)により構築されます。本F.Iは各Versionにより様々な機能を構築することが可能で、今回同社より4値FSKモデム機能をサポートしたF.I 2.0(β Ver.)がリリースされました。

F.Iファイルは同社より無償で提供され、外部EEPROMまたはホストuCに保存されたF.IファイルはC-BUSインターフェースを経由し、初期化や起動時毎にアップロードすることにより機能を構成します。また、今後新たにリリースされるF.Iを更新することにより機能/特徴を製品化後にもグレードアップすることも可能です。 F.I 2.0はデジタルPMR/LMR市場に向けたHalf-Duplex通信4値FSKモデム機能をサポートしており、ホストuCや他の無線通信モジュールを統合することにより、ETS 102 490やEN 301 166/EN 300 113準拠の無線通信要求を満たす無線通信システムを提供します。

CMX7041はCMX7031と同機能を構成しますが、RFシンセサイザ(2個)は搭載しておらず、更に小型パッケージとなります。デバイス内部機能として、4つのインプットチャンネルに接続可能な2系統の補助ADCと4系統の補助DACを内蔵。最初のDACには、送信出力のランピングを促進する為にRAMDACオプション機能を付属します。また、順応性のある省電力モードにも対応します。

パッケージは、LQFPパッケージとVQFNパッケージにて提供します。

本製品の特長・機能

  • 4値FSK変調モデム機能
  • 自動フレーム同調信号検出機能
  • プリアンブル/フレーム同調信号自動書き込み
  • 補助ADC:2系統、補助DAC:4系統内蔵
  • アナログ入力端子(マイクロフォン、ディスクリミネータ):3系統内蔵
  • ホストuC間C-BUSシリアルインターフェース接続
  • RFシンセサイザ(Integer Nタイプ):2個内蔵 (CMX7031のみ)
  • 通信速度:4,800bps対応 (Channel Space 12.5kHz時のみ9,600bps対応)
  • Rawデータモード対応
  • 補助システムクロックアウトプット内蔵
  • 2ポイント変調・I/Q変調方式対応Txアウトプット内蔵
  • パッケージタイプ(各2種)
    • CMX7031:10mm角L9(64ピンLQFPパッケージ)、9mm角Q1(64パットVQFNパッケージ)
    • CMX7041:7mm角L4(48ピンLQFPパッケージ)、7mm角Q3(48パットVQFNパッケージ)
  • 低消費電力動作(3.0V~3.6V)
  • パワーセーブモード対応
  • 軟判定(Soft Decision)復号方式 (ボコーダ使用時オプション)







システム構成図

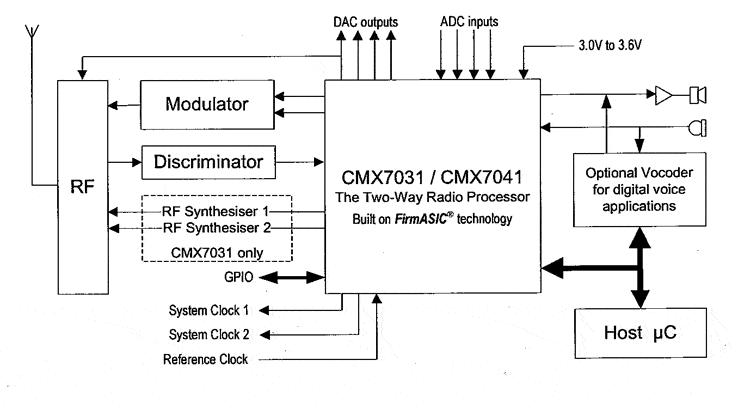

CMX7031/CMX7041ブロック図





アプリケーション

  • 無線データ通信端末
  • テレメータシステム
  • データ蓄積システム
  • 基幹通信チャンネルデータ
  • GPSデータ送受信システム
  • デジタル無線機器
