SightLine Applications社は、画像処理エンジン・ソフトウエアを搭載した組み込み用ボードと、画像処理ソフトウエアをセットで販売しています。組み込み用ボードでは、SightLine Applications社により整備されたLinuxを、OSとして使用しています。
新たに、1750シリーズがリリースされましたので、その製品についてご紹介します。
同時にハンドリングできる入力数としては、いずれも3系統ですが、画像処理を同時に行えるストリーム数としては、4000シリーズが2ストリームであることに対して、1750では1ストリームとなります。
製品概略仕様、4000シリーズとの比較
| 1750シリーズ | 4000シリーズ | |
| プロセッサ | NXP i.MX8M Plus SOM | Qualcomm Snapdragon820 SOM |
| マルチカメラ | 複数入力から１チャネル選択 | マルチカメラ表示を含むデュアルプロセッシング |
| デジタルビデオ入力 |
3系統 ・カメラアダプタ利用によるパラレル入力 ・MIPI、または、カメラアダプタ利用によるMIPI入力 ・USB3.0 |
|
| アナログビデオ入力 （NTSC/PAL) |
MIPI-ABアダプタボード利用による２入力選択 または 3000-ABアダプタボード利用による１入力 |
|
| ビデオエンコード出力 | H.264またはH.265エンコーディング、MPEG2 TS/RTP | |
| HDMI出力 | 可 | |
| HD-SDI出力 | HDMI-HDSDI変換ボード利用 | |
| CameraLink出力 | 外部CLコネクタを使用し、フルraw LVDS出力可 | 不可 |
| KLV / Metadata | システム メタデータは、OSD、JPEG EXIF ヘッダー、フル ピクセル スナップショット、および KML または NITF ファイル内で使用される KLV IP ストリームに挿入できます。KLV メタデータはMISBスタンダードに準拠します。 | |
| レコーディング機能 | Class10 SDHC microSD(～400GB) | |
| 画像サイズ・ フレーム数 |
・720p ＠60fps （一部機能制約あり） ・1080p ＠30fps |
・2 x 1080p ＠30fps ・4K＠30fpsエンコーディング、フル機能では15-30fps |
| シリアルポート | 2(＠3.3V) + MIPI-INアダプタによる4 | 4(＠3.3V) + MIPI-INアダプタによる4 |
| その他I/O | GPIO(1) + MIPI-INアダプタによるGPIO(3) | I2C, GPIO(3) + MIPI-INアダプタによるGPIO(3) |
| イーサネット | 10/100base-T Eth PHY. UDP, TCP and RTSP unicast, multicast. With transformer | |
| 入力電源 |
8-15V DC (通常12V) 3W (Typ.) 0.1W Sleep Mode（予測値） |
8-15V DC (通常12V) 5W (Typ.) |
| サイズ |
33.3 x 45mm 7.1g (SOM単体) |
50.5 x 38mm 12.5g (SOM単体) |
| 温度 | 室温環境、標準放熱器にて-40～85℃ | パッシブ ヒートシンクが付属している場合、周囲温度 -35 °C ～ + 70 °C。 |
| EMI | TBD | MIL-STD-461（お客様製品の一部として） |
| 振動 | TBD | MIL-STD-810（お客様製品の一部として） |
| 製造品質 |
ISO 9001 and AS 9100取得済み工場において、IPC-A610 Class2仕様に基づき組み立て ROHS Directive 2011/65/EU, 2015/863/EUに準ずる部品を使用 |
|
ハードウエア編
1750シリーズOEMボードとアクセサリ

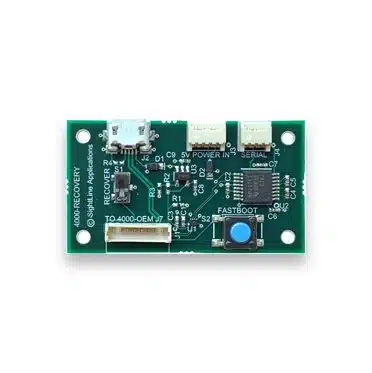

アダプタボード類は、3000シリーズおよび4000シリーズと共通です。
| 品名 | 内容 | 写真、など |
| 1750 OEM | 1700 SOMを下面に搭載するボードになります。上面には、3000シリーズ・4000シリーズ用のアダプタボードを搭載するB2Bコネクタおよび外部I/F用のコネクタが搭載されています。 |
|

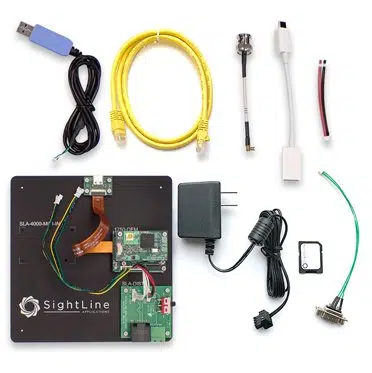

| 1750 EVAL | 1750 OEMを評価するために必要なキットです。1750 OEMとSLA USB FPC-C（USB-Cコネクタを提供）、SLA Dist、それに放熱を兼ねるマウントプレートや各ボードを接続するためのケーブルなどがセットになっています。これがあれば、まずはボードを動作させることが可能です。 |
|
ソフトウエア編
ハードウエアの違いに基づいて、一部ソフトウエアは、1750シリーズでは有効にすることはできませんが、ほぼ4000シリーズと同様です。このページSightLine Applications 4000シリーズ製品・機能紹介をご参照ください。
Sightline Applicationsの画像処理プロセッサでは、LinuxOSの上にvideo trackというビデオ処理システムが構築されており、ユーザーはそれを用いて画像の設定を行うか、もしくは、Lua・C/C++などの言語を用いて、インターフェースや、プログラム開発を、Windows上で行うことができます。ライセンスによって、rtpストリーミングあるいはHDMIより、画像出力を行うことができます。
VideoTrackは、Windows PC上で実行されるPanel Plusによって設定を行い、また、Panel Plusにて、1750の出力フレーム（画像）をストリーミング出力することで、それを受け取り、画像を確認することができます。
1750-EVAL + Boson
1750-EVALに、4000-MIPI-INおよび3000-FPC-BOSON-Eを追加することで、Boson画像を1750-EVALで取り扱うことができるようになります。なお、1750-EVALには、HD-SDIカメラが付属していますので、まずはHD-SDIカメラを用いて、1750の機能確認を行うことができます。1750の上に積むタイプのボードに接続されるカメラはCam0、MIPIポートに接続されるカメラはCam1、USBポートに接続されるカメラはCam2 or Cam3と定められています。3000-FPC-BOSON-Eを用いる場合は、BosonはCam1になります。それぞれ個別に、Captureメニューを使って設定を行います。

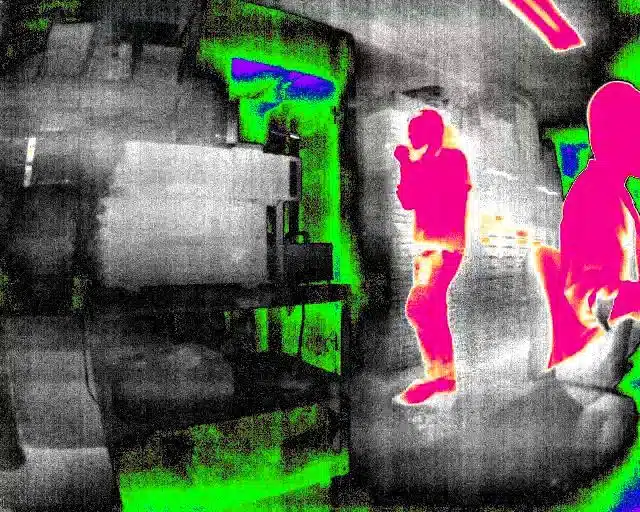

1750-OEMのMIPIポートに接続されているカメラは、Cam1としてシステム上認識されます。Cam1にBoson640を設定後、hot/cold疑似カラーに設定してスナップショットすると…
Whitehotシーン内で、温度が高い部分が暖色系、温度が低いところが寒色系で表示された画像がPanelPlusのホストPCに記録することができます。このスナップショット機能は、Panel Plus 3.6から導入された機能になります。AGC処理は、1750上で行われているもので、Bosonからは、rawデータが出力されています。
なお、フレームレートはほぼ60fpsで推移していますが、Panel Plusは1750が出力するストリーミング画像を表示しているため、ネットワークの負荷状況の影響を受けて、fpsは変動します。
