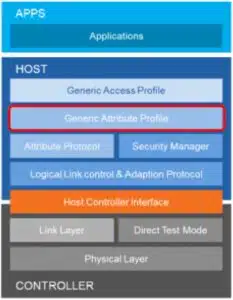

この構造の中でデータ転送の中心となるのがGATT（Generic ATTribute profile）になります。GATTでは、上位Profileの機能とATT の橋渡しのデータ定義を行い、LEの ProfileはすべてこのGATTで制御されます。

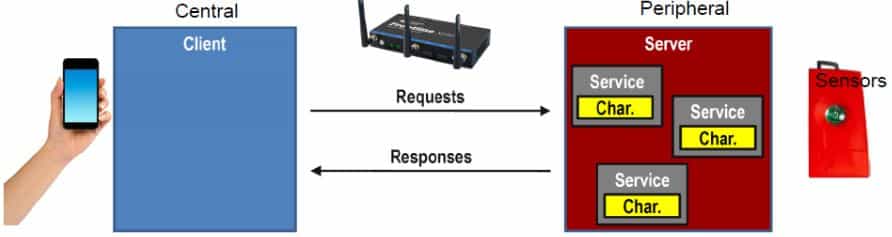

データのやり取りはGATT内のClien(Central)/Server(Peripheral)間で行われます。

Serverには複数のServiceを持つことができ、固有のUUIDが割り当てられます。 Bluetooth SIGで定義されたものは16‐bit UUIDとなりますが、独自UUIDを定義する場合は128‐bit UUIDを使用します。

通常、Bluetooth SIGで定義されていないデータを解析すると「Unknown UUID {0xaa00}」と表示されますが、WPSではDecoderScript機能を用いてこのデータを明らかにすることができます。

※Teledyne社Webinarより抜粋

Teledyne LeCroy社のソフトウェア「Wireless Protocol Suite (WPS)」のDecoderScript機能におけるAttribute Protocolでの独自UUIDを使用したカスタマイズ表示について紹介いたします。

・手順１：「ATT_Custom_LongUUIDs.ini」の準備

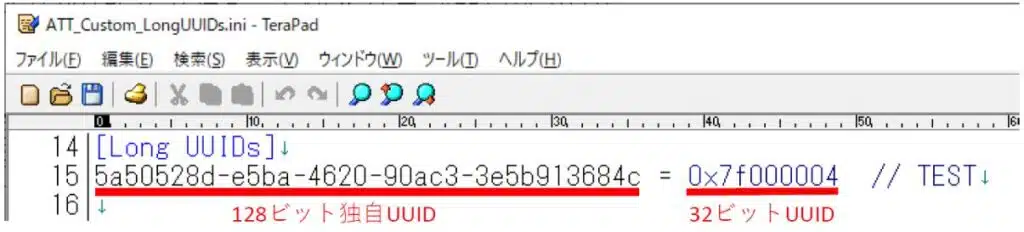

　128 ビット独自UUIDを32 ビットUUIDで定義 します。

・手順２：「Custom Attribute ATT.dh」の準備

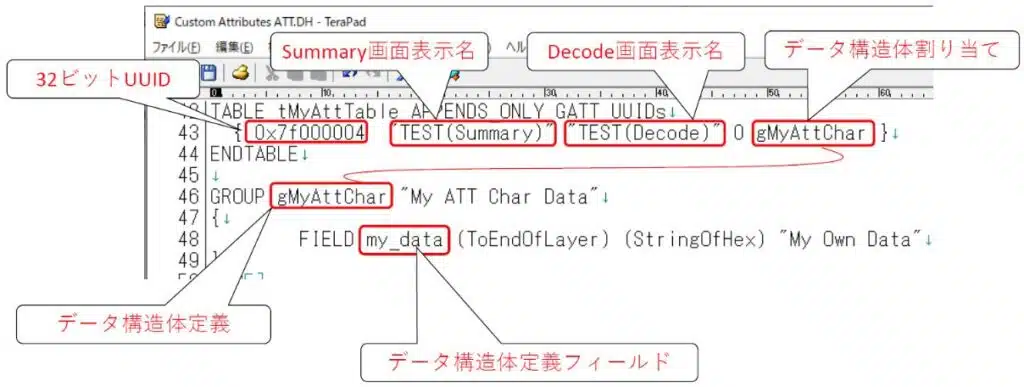

　定義したUUIDに表示名とデータ構造体を割り当てます。

・手順３：「My Decoders」フォルダへの配置

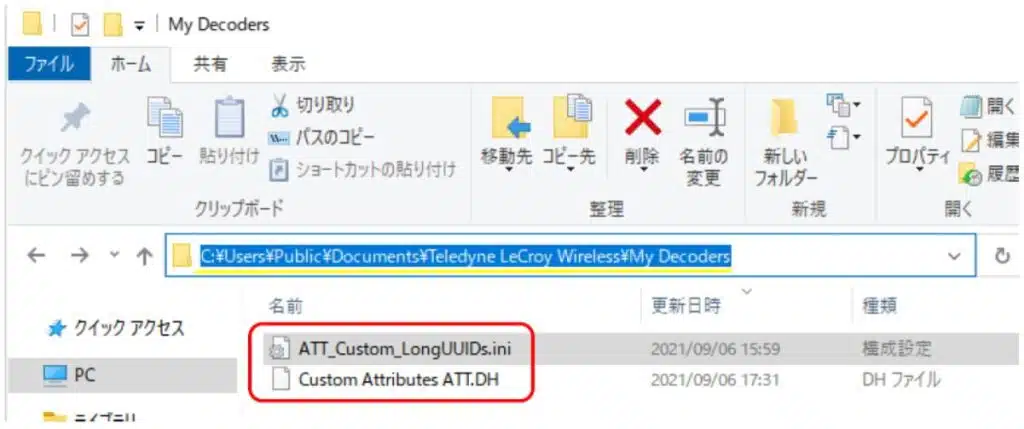

　前述の２つのファイルを「C: Users Public Documents Teledyne LeCroy Wireless My Decoders」に配置します。

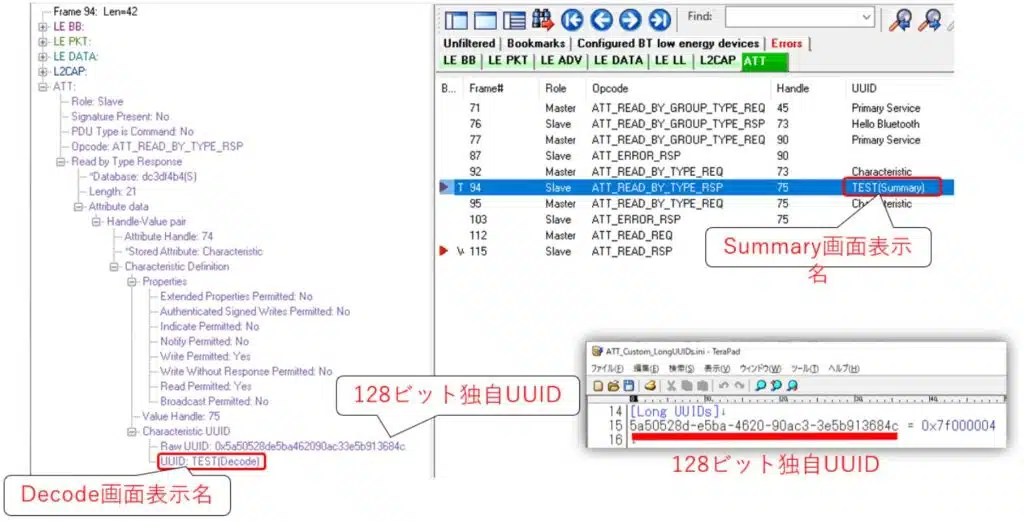

上記3つの手順を実施しますと、以下のようにデコードすることができます。

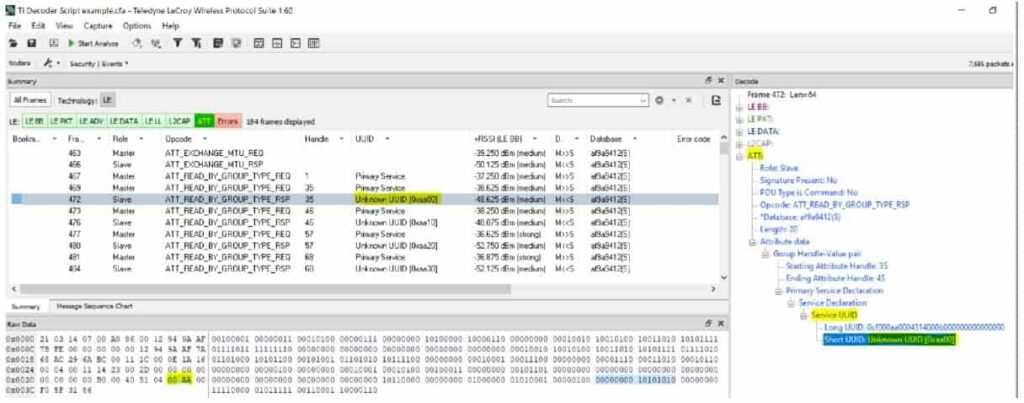

ーDecoderScriptが反映された表示①

ーDecoderScriptが反映された表示②

その他Decoder Scriptの詳細については以下資料をご参照ください。
・Whitepaper Extending Frontline Products
https://fte.com/docs/WhitePapers/DecoderScriptExtendingFrontlineProducts.pdf
・DecoderScript Manual
https://fte.com/docs/usermanuals/decoderscript%20manual.pdf
またサンプルファイルをご希望の方は弊社までお気軽にお問合せください。


昨今IoT業界では、ローコストで導入しやすいBluetooth Low Energyデバイスが多く使われています。そのような中で、自分たちの送りたいデータが正確に送られているか確認することは非常に重要になってきています。ぜひ、Bluetoothプロトコルアナライザで自社製品の通信を確認してみていただけますと幸いです。
