META社では、さまざまな設計の体積型ホログラフィック回折格子(VHG)を作製しており、多様な光学機能を備えた光学フィルターをご利用頂けます。

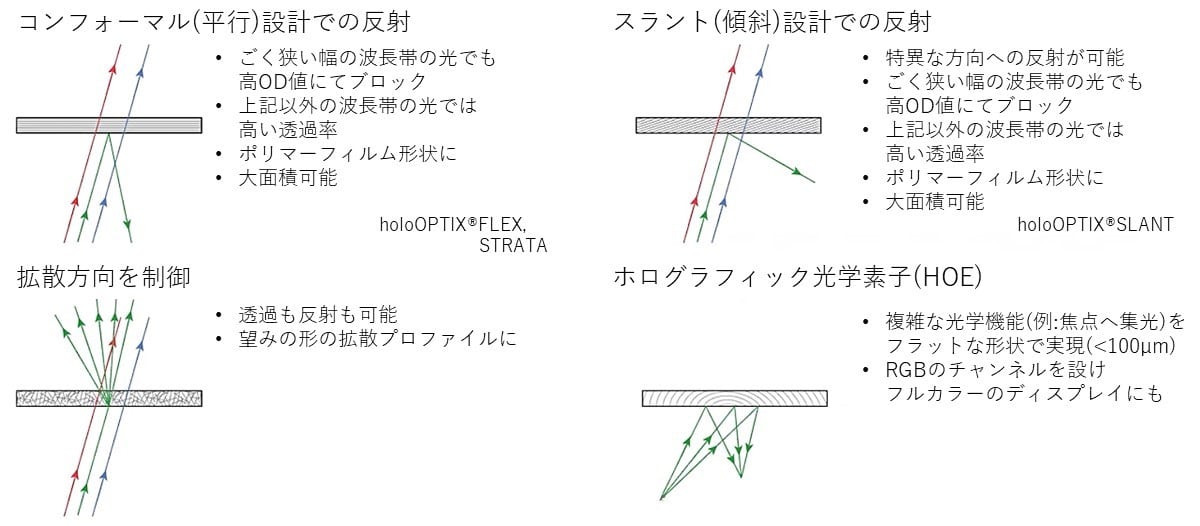

コンプレックス回折光学系
従来は曲面のかさばる光学系が必要だった光学系をフラットに
- HOE(ホログラフィック光学素子)製造は、直接書き込みのほか、マスターからの複製による製造も可能。
- 一枚のフィルムに複数の波長も可能(例えばRGBフルカラー光の回折など)
- チャネルあたり 10 ～ 100% の回折効率 (DE)、<2% の DE 精度
- 直径 40 mm まで。NA(開口数)は最大7
- 高透過率(>85%VLT(可視光))、低ヘイズ (<3%)

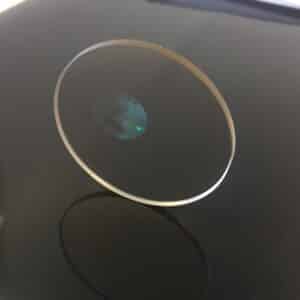

HOE(ホログラフィック光学素子)を球面レンズへ埋め込み |

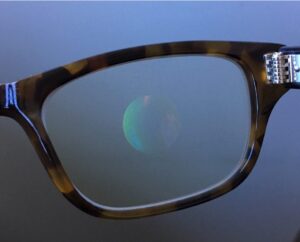

AR(拡張現実) スマートグラス向けに眼鏡の度付きレンズへ映像コンバイナを埋め込み |

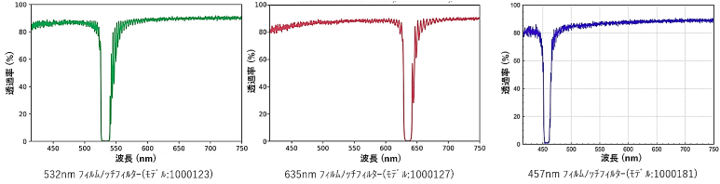

ノッチフィルター
- 大面積、フレキシブル、自在にスペクトル(波長帯域)を選択可能、高い遮光性が可能な光学フィルター

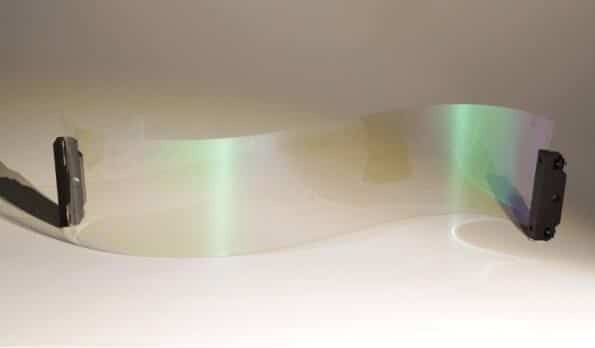

ユニフォーム コンフォーマル ノッチフィルター
- 425nm～650nmのノッチ波長を遮断
- 最大サイズ 800 mm x 600 mm
- フィルター角度を 0°～90°で制御
- 重ねて貼り付けてもお使い頂けます
- 高い視感透過率 (レイヤーあたりVLT(可視光)>60%)、低ヘイズ (<2%)
- OD6(=99.9999%)までのブロッキング強度

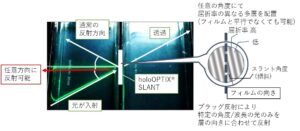

ユニフォーム スラント ノッチフィルター
- フィルター角度を任意に傾斜可能 (0°～90°)
- 最大 30° の角度帯域幅
- 最大サイズ 300 mm x 300 mm
面内で分布を持たせた(Spatially Varying)フィルター&回折格子
- フィルム面内でブロッキング特性が変化するよう調整されたフィルター
- 任意のフィルター波長と角度
- 最大サイズ 400 mm x 400 mm
